SWP-VFD系列 PID控制儀
|
 |
|
|
|
|
產品名稱：SWP-VFD系列 PID控制儀
產品編號：Pro200610216136
產品型號：
更新時間：2006.10.02
出品單位：香港昌暉儀表
|
 |
|
 產品詳細介紹 |
|
SWP-VFD系列 PID控制儀是一種智能化多功能二次儀表，可按預先設置的程序，分段對被控參量自動進行監測，控制，記錄與遠傳。適用 |
|
于進行高精度多段曲線程序升/降溫控制的系統（如啤酒發酵、窯爐升溫等）。可根據生產過程的要求，按照一定的曲線進行控制，***多 |
|
可分三十二段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為準確可靠。 |
|
一．儀表特點 |
|
1、可分別帶有一路PID控制輸出及一種變送輸出，可適用于各種測量控制場合。 |
|

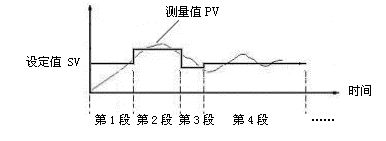

2、***多可分六十四段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為準確可靠。 |
|
|
|
3、可實現自動/手動無擾動切換。手動切換至自動時,采用逼近法積算,并帶切換限幅功能,以實現手動/自動的平滑切換。 |
|
4、具有多種曲線控制輸出功能，可實現曲線控制暫停、曲線控制清零、曲線控制步進等功能。 |
|

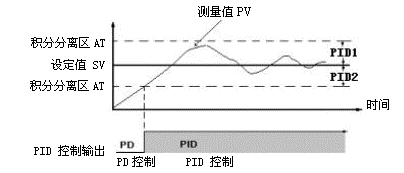

5、采用雙區PID控制，抑制超調，提高控制精度。 |
|
|
|
二、 特殊技術參數 |
|
控制輸出方式 |
PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出 |
|
設定/顯示精度 |
+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差 |
|
比例范圍 |
0.0%-100.0%（單位：0.1%） |
|
積分（復位）時間 |
0-9,999s（單位：1s） |
|
微分（比率）時間 |
0-9,999s（單位：1s） |
|
控制周期 |
1-250s（單位：1s） |
|
采樣周期 |
0.5s | |
|

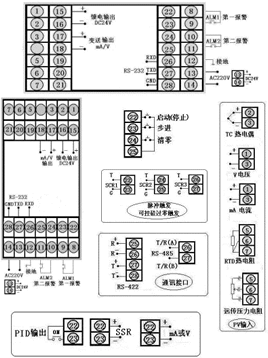

三、儀表外形及接線圖(以下為基本配線，特殊訂貨請參考隨機接線圖) |
|
型號 |
SWP-VFD系列（橫式） |
接 線 圖 |
|
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
|
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
| |
|
四、SWP-VFD系列 PID控制儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP -VFD-N |
□ □ □□- □ □ □- □□- □ □- □- □- □ |
新一代大屏幕帶背光液晶顯示儀表 |
|
儀表功能 |
P |
|
|
|
|
|
|
|
|
|
|
|
32段PID可編程序控制儀 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
160×80mm（橫），80×160mm（豎） |
|
控制作用 |
05 |
|
|
|
|
|
|
|
|
|
PID調節功能 |
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
控制輸出 |
□ |
|
|
|
|
|
|
|
參見"控制輸出方式" |
|
變送輸出 |
□ |
|
|
|
|
|
|
參見"變送輸出方式" |
|
輸入類型 |
□□ |
|
|
|
|
|
參見"輸入類型" |
|
第一報警方式 |
□ |
|
|
|
|
參見"報警輸出方式" |
|
第二報警方式 |
□ |
|
|
|
參見"報警輸出方式" |
|
饋電輸出 |
P |
|
|
DC24V饋電輸出 |
|
供電方式 |
|
|
|
DC24V供電 |
|
AC90～265V供電（開關電源） |
|
AC220V供電（線性電源，可省略） | |
|
外形特征 |
|
| |
|
★ 輸入類型 |
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 規 格 |
用 戶 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA開方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA開方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V開方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V開方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
全可切換輸入 |
詳見下表 |
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
24 |
頻率輸入 |
0～10KHz | |
|
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下： |
|
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
21 |
1～5 V開方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
22 |
0～5 V開方 |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
19 |
4～20 mA開方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
20 |
0～10mA開方 |
|
| |
|
★ 報警輸出方式 |
|
選型代碼 |
N |
H |
L |
G |
A |
D |
|
輸出方式 |
無報警（可省略） |
上限報警 |
下限報警 |
偏差內報警 |
偏差外報警 |
LBA報警 | |
|
★ 變送輸出方式 |
|
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
|
輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V | |
|
★ 通訊方式 |
|
選型代碼 |
0 |
2 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
RS-422 |
RS-485 |
特殊規格 | |
|
★ 控制輸出方式 |
|
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR輸出 |
SSR輸出 |
特殊規格 |
SOT輸出 | |
|
SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出 |
|
★ 型號舉例： |
|
①SWP-VFD-P805-21-09-HL-P-W-S |
|
通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V |
|
供電，豎表。 |
|
②SWP-VFD-P805-81-08-LH-P-T |
|
通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100，第一報警為下限報警，第二報警為上限報警，DC24V饋電輸出， |
|
AC90～265V供電（開關電源），橫表。 | |
|
|
|
|
|
