SWP-TC系列計數儀表
|
 |
|
|
|
|
產品名稱：SWP-TC系列計數儀表
產品編號：Pro200691114153
產品型號：
更新時間：2006.09.11
出品單位：香港昌暉儀表
|
 |
|
 產品詳細介紹 |
| SWP系列智能計數表適用各種計數脈沖、長度測量和控制。 |
| 一、 主要特點 |
| 1、高亮度LED數字顯示測量值 |
| 2、支持多機網絡通訊，通訊協議可任意自由設定 |
| 3、******的全開放式用戶自設定界面 |
| 輸出方式設定 |
| 報警方式設定 |
| 4、設定參數斷電長久保留及參數密碼鎖定 |
| 5、設定計數目標值 |
| 6、交直流開關電源供電方式 |

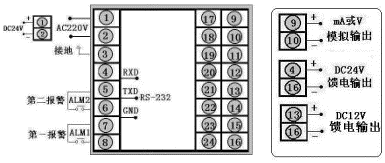

| 二、SWP-TC系列計數儀表接線圖 |
|
型號 |
SWP-TC-C803系列 |

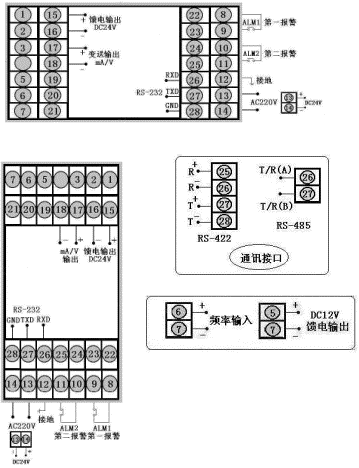

接 線 圖 |
|
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
 |
|
型號 |
SWP-TC-C803系列 |
|
儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號 |
SWP-TC-C403系列 |

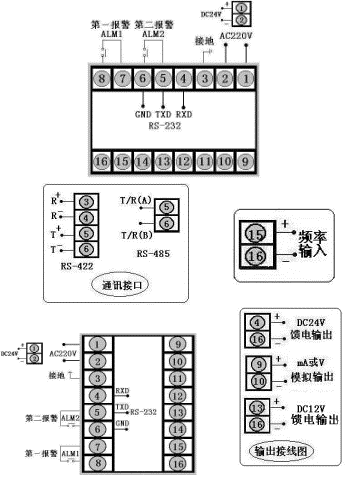

接 線 圖 |
|
儀表外形 |
儀表尺寸:48×96×140mm
開孔尺寸:45×92mm
重 量:240g
|
 |
|
儀表外形 |
儀表尺寸:48×96×140mm
開孔尺寸:44×92mm
重 量:240g
|
|
型號 |
SWP-TC-C903系列 |
接 線 圖 |
|
儀表外形 |
儀表尺寸:72×72×112mm
開孔尺寸:68×68mm
重 量:240g
|
 | |
| 三、SWP-TC系列計數儀表型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP-TC- |
□ □ □□ □ □ □ □ □ □ □ |
SWP系列計數表 |
|
外型特征 |
|
? |
? |
? |
? |
? |
? |
? |
? |
? |
|
|
外形尺寸 |
|
? |
? |
? |
? |
? |
? |
? |
? |
| 96×48mm，48×96mm |
| 160×80mm，80×160mm |
| 96×96mm | |
|
控制作用 |
|
? |
? |
? |
? |
? |
? |
? |
|
|
通訊方式 |
|
? |
? |
? |
? |
? |
? |
| 無通訊 |
| 通訊協議為 RS-232 |
| 通訊協議為 RS-422 |
| 通訊協議為 RS-485 | |
|
輸出方式 |
|
? |
? |
? |
? |
? |
| 無控制輸出 |
| 繼電器觸點 |
| 電流 4～20mA |
| 電流 0～10mA |
| 電壓 1～5V |
| 電壓 0～5V |
| SCR-過零觸發脈沖 |
| SSR-固態繼電器 | |
|
輸入類型 |
□ |
? |
? |
? |
? |
| A：集電極開路信號輸入（OC門） |
| B：射級開路信號輸入（OE門） |
| C：電平信號輸入 |
| D：開關量輸入/觸點信號（無源） |
| E：電流型信號輸入 | |
|
第一報警方式 |
|
? |
? |
? |
|
|
第二報警方式 |
|
? |
? |
|
|
顯示方式及饋電輸出 |
|
? |
| 0.56 英寸 LED顯示（可省略） |
| 0.8 英寸 LED顯示 |
| DC 24V饋電輸出 | |
|
供電方式 |
|
| DC24V供電 |
| AC90～260V供電（開關電源） |
| AC220V供電 | | |
| ★以上C、E兩種輸入類型用戶訂貨時請提供輸入信號的幅值。如電流信號輸入時是，要提供輸入信號為低時是多少毫安，輸入信號為高時是多少毫安。 | |
|
|
|
|
|
